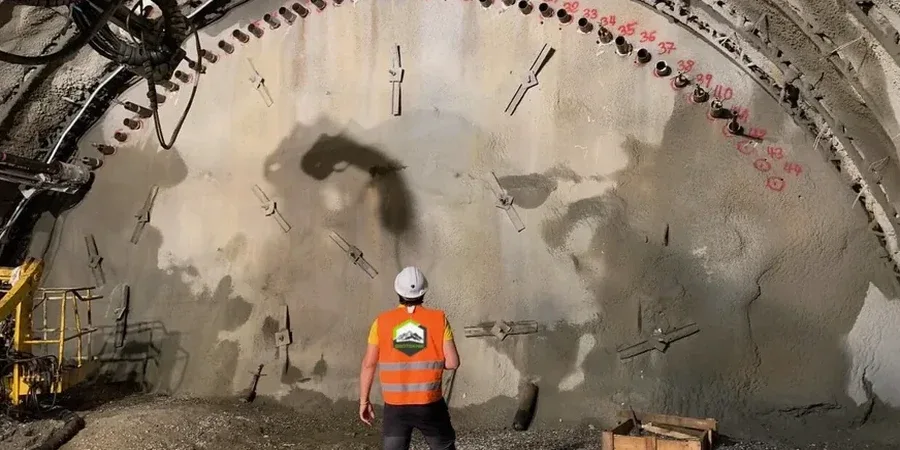

Ein Inklinometerrohr mit 70 mm Durchmesser, eingebaut in die Bohrlochwand, liefert alle 50 cm einen Neigungswert. Ein Piezometer registriert Porenwasserdrücke im Sekundentakt. Das ist keine Theorie. Das ist der Alltag auf jeder zweiten Baustelle in den Stadtteilen Ludwigshafens, wo der Grundwasserspiegel oft schon bei drei Metern unter GOK ansteht. Wir setzen diese Instrumentierung ein, weil der Bauherr einen lückenlosen Nachweis nach DIN 4123 braucht. Verformungen im Verbau, Setzungen hinter der Spundwand, hydraulischer Grundbruch – das alles wird sichtbar, lange bevor der Polier es im Graben spürt. Entscheidend ist die Frequenz der Messung. Einmal pro Woche reicht nicht, wenn in 48 Stunden 80 mm Niederschlag fallen. Unsere Datenlogger schreiben alle 15 Minuten. So entsteht ein Messbild, das vor Gericht Bestand hat.
Verformungen am Verbau sind keine Überraschung, wenn man sie rechtzeitig misst. Überraschung ist, wenn man es nicht tut.
Örtliche Baugrundfaktoren
In Ludwigshafen sehen wir oft, dass der Verbau steht, aber der Boden dahinter arbeitet. Setzungen von 15 mm hinter einer Trägerbohlwand sind kein optisches Problem – sie reißen Versorgungsleitungen auf. Ein Wasserrohrbruch in 4 m Tiefe neben der Baugrube kostet mehr Zeit als der Aushub selbst. Wir hängen Setzungsbolzen in zwei Reihen: eine direkt hinter der Wand, eine im Abstand von 1,5 m. Die Messung erfolgt mit Digitalnivellier, Genauigkeit 0,3 mm. Parallel dazu läuft die Inklinometerkette im Boden hinter der Spundwand. Wenn die Neigung in 6 m Tiefe um 0,5 Grad zunimmt, während oben noch Ruhe herrscht, wissen wir: Die Wand verformt sich im unteren Drittel. Genau dort, wo der passive Erddruck mobilisiert wird. Mit diesen Daten entscheidet der Prüfstatiker, ob nachverankert werden muss oder ob eine Unterfangung reicht.
Geltende Normen
DIN 4123: Ausschachtungen, Gründungen und Unterfangungen im Bereich bestehender Gebäude, DIN EN 1997-1 (Eurocode 7): Entwurf, Berechnung und Bemessung in der Geotechnik, DIN 4020: Geotechnische Untersuchungen für bautechnische Zwecke, DIN EN ISO 22475-1: Geotechnische Erkundung und Untersuchung – Probenentnahmeverfahren und Grundwassermessungen
Häufige Fragen
Was kostet eine geotechnische Baugrubenüberwachung in Ludwigshafen?
Der Preisrahmen liegt zwischen 860 € für ein einfaches Piezometer-Monitoring über zwei Wochen und 2.620 € für ein Vollprogramm mit Inklinometer, Setzungsbolzen und täglicher Berichterstattung über einen Monat. Entscheidend ist die Anzahl der Messquerschnitte und die Dauer der Bauzeit.
Wie oft muss während des Aushubs gemessen werden?
Die DIN 4123 verlangt eine Messfrequenz, die dem Baufortschritt und der Gefährdungsklasse entspricht. Bei weichen Böden unterhalb eines bestehenden Gebäudes messen wir täglich. In stabileren, rolligen Böden kann ein 2-Tages-Rhythmus ausreichen. Entscheidend ist die Reaktionszeit: Die Messdaten müssen vor dem nächsten Baggerhub vorliegen.
Welche Geräte setzen Sie in der Baugrube ein?
Vertikal-Inklinometer mit Biaxial-Sonde, elektrische Piezometer mit 4–20 mA-Signal, Setzungsbolzen mit Kugelkopf für Digitalnivellier und Konvergenzmaßbänder. Alle Geber sind werkskalibriert und werden vor Einbau nochmals geprüft. Die Datenlogger übertragen per GSM, wir sehen die Werte in Echtzeit.
Was passiert, wenn die Messwerte den Grenzwert überschreiten?
Das Ampel-System schaltet auf Rot. Der Messtechniker informiert sofort die Bauleitung und den Prüfstatiker. Parallel dazu prüfen wir, ob ein Messfehler vorliegt oder eine reale Verformung. Bei bestätigtem Alarm wird der Aushub gestoppt und eine Maßnahmenkette ausgelöst: Nachverankerung, Unterfangung oder Verfüllung – je nach Versagensmechanismus.
Muss ich die Instrumentierung für jede Baugrube neu einbauen lassen?
Ja. Jede Baugrube hat ein eigenes geotechnisches Profil und eigene Belastungen. Die Messquerschnitte werden vom Geotechniker projektspezifisch festgelegt. Wir bauen die Inklinometerrohre und Piezometer vor Aushubbeginn ein und bauen sie nach Bauende wieder aus. Die Nullmessung erfolgt immer vor dem ersten Baggerhub.
